大阪市シビックEK9　ドアミラー　ドアロック　動かない　格納しない　修理　VTEC　B16B　パワーウィンド

大阪市　シビック　EK9　ドアミラー格納しない　修理　VTEC　B16B　ドアロック　動かない

こんにちは　CAR’S PARK　の　宮本　です

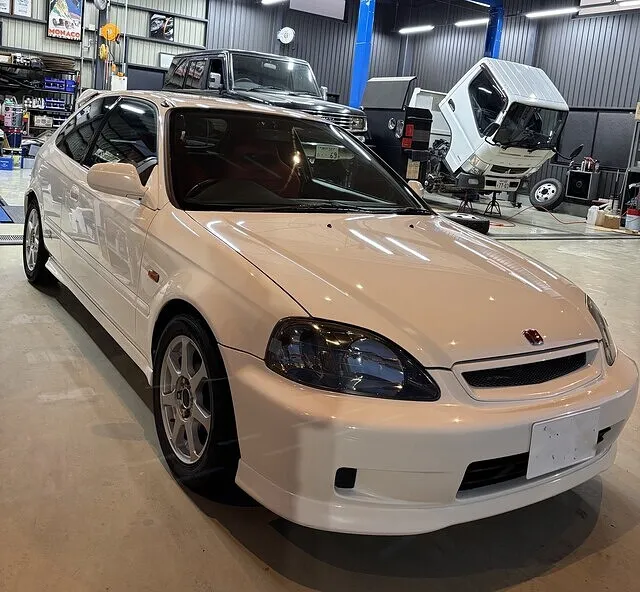

今日はとても綺麗な　シビック　EK9　TYPE　R　の入庫です

メチャ綺麗な　EK9　です！　

内外装とも非常に状態がよくオーナー様の愛情がビシビシと感じられます

お客様曰く・・　　「先日から助手席のパワードアロックが動かなくなった」　との訴えです

それでは早速診ていきましょう

通常、運転席側ドアロックをロック、アンロックと動かしますと助手席側もそれと同期して

動きますがまったく無反応・・・　　沈黙を貫いております

ついでに、念のため他の電装部品の動作もチェック・確認しておきます

すると　あれ？・・　助手席のドアミラーが格納しません　それに助手席電動ドアミラーの左右調整も不動

とりあえず、パワードアロックの回路図と睨めっこ　　フム・・　フム・・・システムと回路を読みます

ドアロックリレーやドアロックスイッチなどが構成部品となるようだが、どうも通信がうまくいっていないよう

で途中どこかで断線しているようです・・

経験上、年数が経った旧車と呼ばれる個体に多い断線箇所と言えば・・

　　ボデーからドア内に引き込まれる配線束部分です　

経年劣化による配線の硬化　また　経過年数分のドアの開閉による

配線の疲労断線　が疑われます

この部分ですが通常　防水、配線保護の為　ジャバラ状のゴムに覆われ外側から目視で確認できません

やりにくく確認しずらい場所は確認しやすくするほかない訳で・・

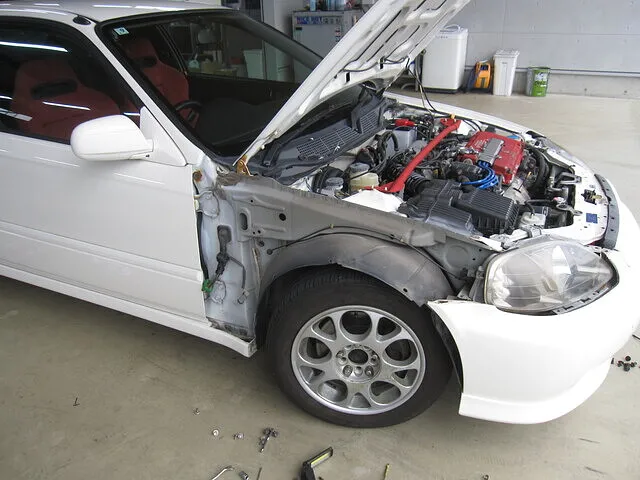

しかたなく・・ゴホッ！　ゴホッ・・　　いえ　よろこんで・・・バラします・・・　笑

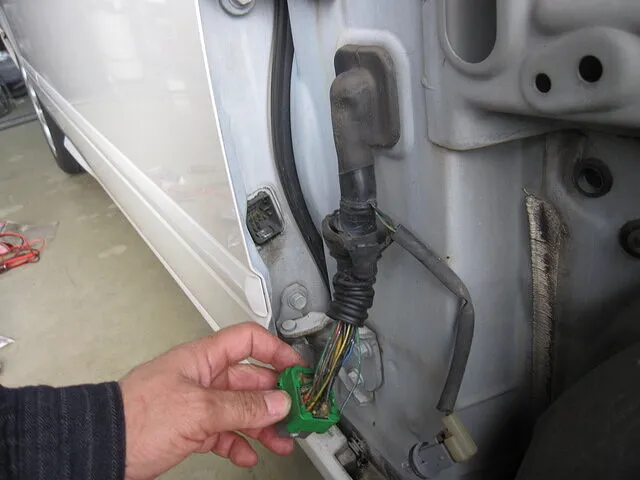

ジャバラゴムをたくし上げ確認。

結果は　やっぱりね・・ってことで何本かの配線が断線状態に

断線以外にも配線の被覆が割れてひび割れ状態になっているもの多数

配線同士が接触すれば各部に重大なトラブルを引き起こすことにもなりかねませんので

断線している配線はもちろんのこと、被覆が割れている配線もできる限り修復しておきます

断線している太い配線が助手席側ドアロック線　細い配線がドアミラー左右の様です

とりあえず配線の復旧をして、動作確認。　。

助手席のドアロック・アンロックはバッチリ機能するようになり、ドアミラーも動くようになりましたが・・

助手席のドアミラーが格納機能しません

まだどこかに不具合があるようですね

再び回路図を読み込み故障探求していきます・・

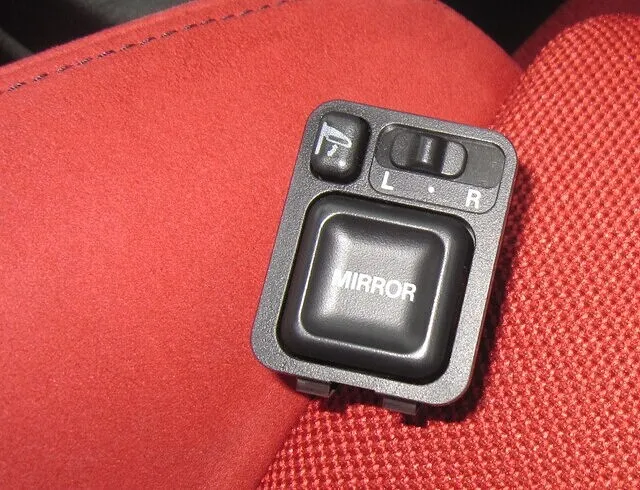

とりあえずドアミラーコントロールスイッチを取り外し単体テストをした結果　

どうやら導通がない端子がありますね

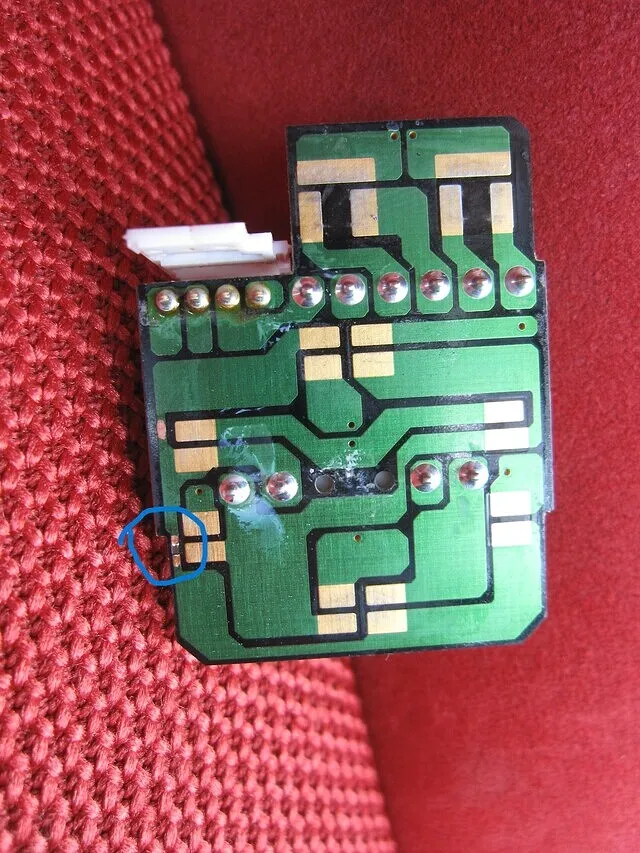

不具合箇所の確認もしたくて分解してみました

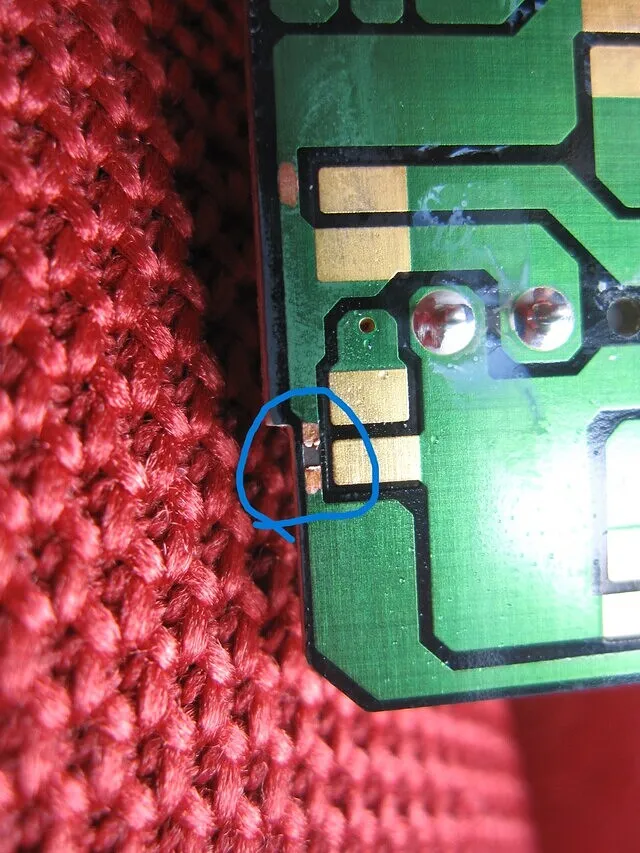

一部基盤のランド浮きを発見。爪で少し削ると・・　　見事にしっかりと断線！　

これぐらいの基盤不良であれば簡単に修復もできるのですがお客様曰く「部品があるならば交換希望」

とのことでした　　ですよね！　お気持ちわかりますね～希少車で人気車となればなおさらですが

部品単体交換で治せるものは基本、純正部品を使って修理！が私も良いと思います

整備士が手を加えて修理するのはどうしても純正部品が手に入らないものや代替部品すら手に入らない場合の手

段と考えます後々他店で修理することになった場合を考えれば目に見えない場所での配線ジャンプや部品内

での加工は故障探求の時間を大幅にロスしかねませんのでメカニックのモチベーションもダダ下がりです　笑

で、早速部品手配。　ところ　が・・　　早々に部品商より製造廃止の連絡があり中古部品で探すことに・・

あちこち　シビック　の　ドアミラースイッチ　で探しましたが数も少なく1個

だけ出てきましたがビックリするほどの　これでもかのプレミア価格。　。

そんなの買ってられない訳で・・違う角度でもう一度探します

EK9と同年代で同じドアミラースイッチを採用した車種があるはずと　　他車種で探してみます

見た感じ　RF1 ステップワゴン　や　RH1 SM-X　などが一緒の様ですが

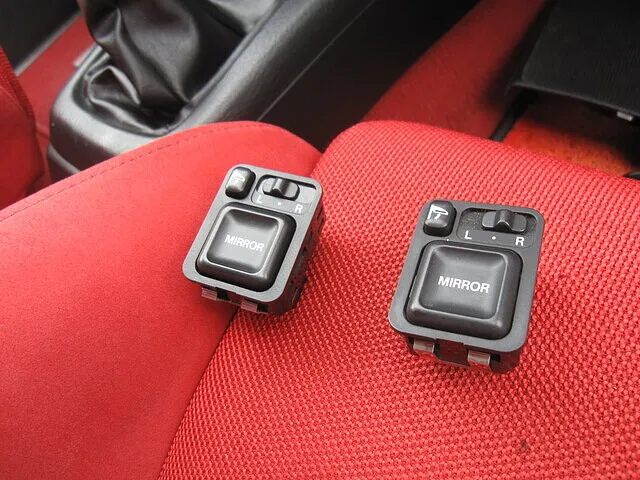

部番確認してバッチリ適合そして値段も安く距離も浅かったのが　GH4　HR-V　の　ドアミラーコントロール

スイッチ　でした　　　￥500也。　。

早速、手配　組付けしまして　動作確認！　

ドアミラー格納　バッチリ復活です！

人気も高く、価格も高騰中のEK9も発売から25年以上となってきました　さすがにあちこちと予期せぬ不具合も出てくるとは思いますがそれこそ時間もお金もかけ思いやりを持って維持・管理してくれるオーナー様がいらっしゃいます　自分が惚れ込んだものと共に過ごす何物にもかえられない幸福の時間・・　素敵ですね

微力ながらそのお気持ちに寄り添えればと思っておりますのでまた何なりとお申し付けください
